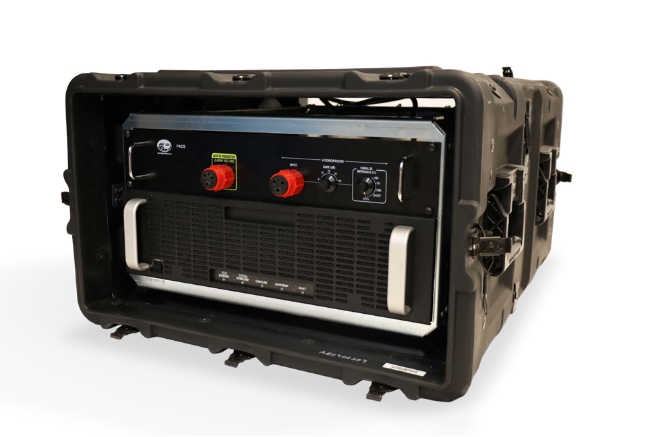

PACS换能器校准系统由数据采集器、功率放大器、信号放大器、标准水听器、电压电流取样器、上位机电脑、上位机控制软件、机架组成，可用于获取换能器的阻抗/导纳、发送电压响应、发射电流响应、声源级以及指向性（选件）等特性。

此外，用户还可以通过该系统校准水听器的接收灵敏度。该系统的工作频率范围在5Hz~200kHz之间，所能输出的最大功率为4kW，用户可以通过上位机控制软件对换能器激励信号与校准频率范围等参数进行设置。

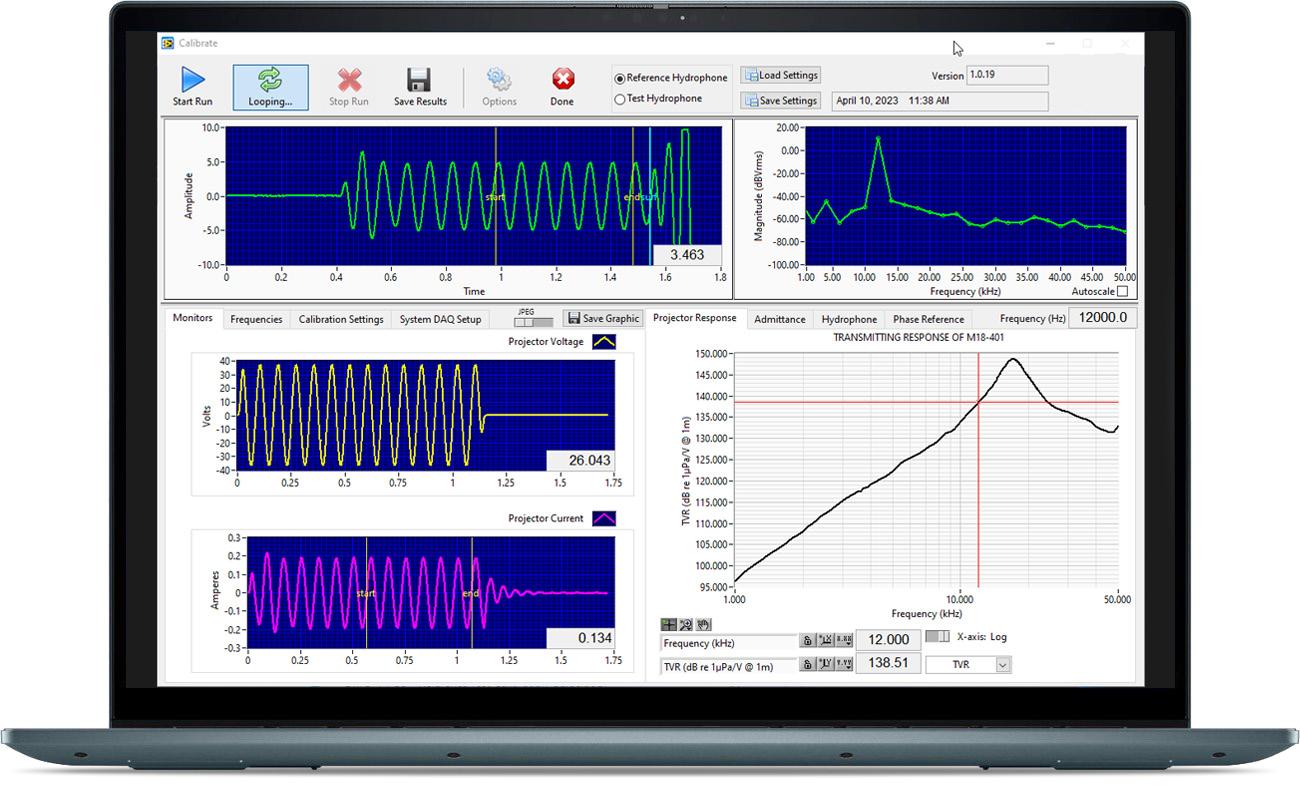

此外，用户还可以通过上位机控制软件监测激励信号的电压与电流，以及标准水听器的接收信号。在用户选择了不同的频率响应选项后（例如发送电压响应或抗阻响应），系统会在测量过程中，实时绘制该选项的频率响应。测量以后，用户可以选择将测量数据进行存储。PACS换能器校准系统有着功能强大、操作简洁等特点，可用于水池或外场实验。

主要技术指标：
