Subtrack是一个宽带水下声源，被应用于声学模拟器，拖曳靶标，及声纳校准系统。该系统是由UW350低频宽带声源、SS1000T线性功率放大器、以及水密电缆共同组成，用户还可根据需求，添增布放系统和拖鱼等辅助设备。

a） UW350低频宽带声源

UW 350 是一个具有极其优异的低频性能的宽带水下声源。该设备具有极高的系统可靠性，在平时的使用中只需做到保持设备的清洁、保护好接头及电缆、注意检查补偿气囊中的气压即可。无需进行复杂的维修维护。该声源投入市场30多年，其产品质量一直受到广大用户的赞誉。

b） SS1000T功率放大器

SS1000T为线性功率放大器，支持连续波输出，在输出连续波时的输出功率可达1000VA， 其标准输出为26V、38A， 工作带宽从2Hz到50kHz。在驱动UW350水下声源时，其内置的变压器将输出电压提高到266V、3.8A或400V、2.5A。该设备具有线性度好、失真度低，与所驱动的发射换能器相匹配，对功率放大器和负载提供多种过载保护等优点。















主要技术指标：

信噪比：	>70dB	湿度：	0%~90%，非凝结
三阶失真：	<0.75%（20Hz~10kHz）	电源：	2000VA，220/240V，50/60Hz
功率响应：	10kHz，–1dB	安全保护：	过温、过电压、过电流
频率响应：	20kHz，–3dB	信号输入接头：	BNC
输入灵敏度：	>0.75V，10kΩ	电源接头类型：	MIL-C-26482E
工作带宽：	2Hz~50kHz	尺寸：	310.5 × 483 × 589mm
工作温度：	0º~40ºC	重量：	54kg (含变压器)

c） 水密电缆

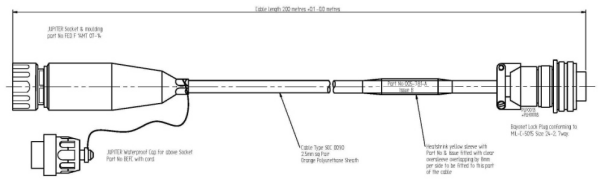

用于连接SS1000T功率放大器和UW350水下声源，为UW350提供驱动功率。该水密电缆的外层为聚亚安酯材料，内含两对14AWG双绞线。连接UW350一端的接头为Jupiter水密接头，连接SS1000T一端的为SeaCon（或类似的）航空插头，请参见下图：

如果UW350水下声源需要拖曳作业，我们也可以提供Kevlar（凯夫拉）拖曳缆。

 辅助部分

辅助部分包括了信号发生器、回波重发设备、系统控制设备、声监视设备、测试单元、机械布放设备和拖鱼等，用户可以根据自己的实际需求酌情选用。

a） 信号发生器

用于在计算机的控制下产生所有由发射器发射的信号，这些信号包括单音频线谱信号、噪声信号、脉冲信号等。

b） 回波重发设备

该设备包括了一台嵌入式的PC机，它有用于存储的内存，这就为回波重发脉冲提供了10秒的持续记录时间，以便将回波再次发射出去。

c） 系统控制设备

它是一台基于Windows的加固型的或膝上型的电脑，用来配置各种信号源以及监视、分析各种输入、输出信号，上图为该设备的配置界面。

d） 声监视设备

用于比较设置的频谱与实际发射的频谱，以确认它们是否工作在正常的状态，使操作者对所发生的情况做出正确的判断。

e） 测试单元

该设备在整个系统的安装、维护和故障诊断时可以起到非常重要的作用，它提供了隔离艇外设备对整个电子系统进行测试的手段。它可以仿真倾斜度、摇摆度、水深和水温信号，为功率放大器提供假负载，可以为回波响应设备提供触发脉冲，这样就可以在出海之前对整个电子系统进行全面的测试。

















f） 机械布放系统

如右图所示，通常由下列一些设备组成：

Ø 用于布放、回收和存放拖缆的绞盘。

Ø 用于在船舷吊放拖鱼的吊架或起重机。

Ø 用来使拖缆保持一定弯曲半径的滑轮。

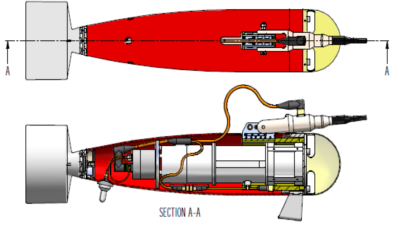

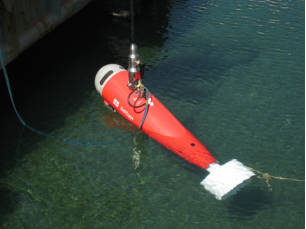

g） 拖鱼
